1.1體系的必要性

　　隨著計算機技能的開展和普及，計算機體系數量日積月累，其配套的環境設備也日益增多，計算機房已成為各大單位的重要構成有些。機房的環境設備對溫度、濕度以及安全性的需求也越來越嚴厲，這是確保計算機體系可以正常運轉的根本環境。一旦機房環境設備呈現毛病，就會影響到計算機體系的運轉，對數據傳輸、存儲及體系運轉的可靠性構成威脅，如事端嚴重又不能及時處理，就可能損壞硬件設備，形成嚴重后果。關于像中國移動需求實時交流數據的單位機房，機房辦理更為重要，一旦體系發作毛病，形成的經濟損失更是不可估量。當前很多機房的辦理人員不得不選用24小時專人值勤，守時巡查機房環境設備，這樣不只加重了辦理人員的負擔，而且更多的時候，不能及時排除毛病，對事端發作的時刻及職責也無科學的辦理。

　　1.2 規劃依據

　　計算機機房會集監控用戶需求

　　計算機站場地技能條件GB2887-89

　　1.3規劃準則

　　體系選型高起點

　　技能先進性：選用最專業的廠家商品

　　體系高可靠性：體系的硬件和軟件均選用技能老練的商品

　　體系運轉辦理便利：軟件體系中文化，操作便利

　　技能支持能力強：承建單位技能實力強，效勞完善

　　體系可拓展功用強：模塊化構造有利于擴容與拓展

　　出資少：體系選型具有高功用價格比

　　建造時刻短：在較短的時刻內完結體系的裝置調試

　　1.4功用需求

　　機房環境：機房溫濕度

　　圖畫監控:對機房現場進行圖畫間斷式監控.與傳輸。

　　會集監控：對以上內容經過計算機進行會集監控。

　　2 機房監控體系構成

　　1#-5#機房的溫濕度的監測和機房及效勞器通道間的視頻監控。

　　2.2體系構成

　　體系由數字溫濕度傳感器、工控機、顯現器、大屏液晶顯現儀、組態網絡、協議變換模塊、串口收集卡、監視器支架、工業電氣配電箱、視頻錄像卡、五顏六色半球攝像機、操作臺、視頻分配器、視頻插頭、視頻線、音箱和聲卡及屏蔽線等構成。

　　3 規劃計劃

　　本著為用戶樹立一個安全、有用、先進的機房監控網絡的準則，在以下有些咱們將結合用戶的實踐情況，對規劃計劃加以論說。

　　3.1監控體系構造

　　體系分為二層：監控中心以及現場各種監控設備。

　　監控中心：

　　監控中心由工控機、顯現器、操作臺、大屏液晶顯現儀、串口收集卡、監視器支架、協議變換模塊、視頻錄像卡、視頻插頭、視頻線、音箱和聲卡等構成。監控中心將收集一切的實時數據、視頻流和報警內容，并統一對一切事情作出呼應。

　　監控主機與智能設備之間經過RS485/232或網絡連接，選用主從方法經過通訊協議彼此通訊，獲得各設備的實時數據，便于對事情的即時呼應。

　　監控現場：

　　數字溫濕度傳感器和五顏六色半球攝像機。

　　3.2監控目標及內容

　　依據用戶需求，首要監控內容如下，以下將對各監控子體系別離進行介紹：

　　3.2.1機房溫濕度監控體系

　　3.2.1.1概述：關于面積較大的機房，由于氣流及設備分布的影響，溫濕度值會有較大的區別，應依據主機房實踐面積及效勞器的實踐擺放方位，確定加裝溫濕度傳感器的數量，檢查機房內的溫度、濕度。

　　溫濕度傳感器的應用

　　經過傳感器與主監控室的工控機的聯動可以完成機房的溫濕度同屏的實時顯現、超過預訂值時，體系將宣布報警聲響提示現場辦理人員;而且為了將來的拓展需求可以在軟件內部預留出無線貓通訊接口，在硬件上預留出無線貓的卡槽，以便利將來需求完成短信報警功用。

　　3.2.1.2單個溫濕度傳感器接線構造圖

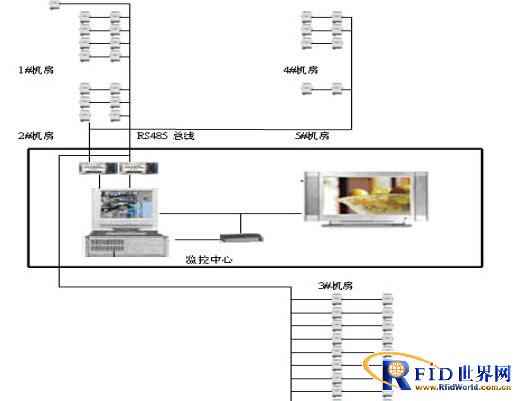

　　3.2.1.3溫濕度監控體系拓?fù)鋱D

　　3.2.1.4 組態軟件功用及界面介紹

　　經過計算機對各個機房進行溫濕度信號收集、顯現、存儲;

　　*每點溫度或濕度超限音箱報警;(可設定包括溫度上限，上上限，溫度下限，下下限;濕度上限，上上限，濕度下限，濕度下下限等值);

　　*可顯現每點溫濕度前史曲線數據;

　　*可顯現每點溫濕度的實時記載曲線;

　　*可顯現每點溫濕度實時采樣數據;(超限報警時，音箱聲響報警一起，畫面對應數據變色閃耀);

　　*可顯現每點溫濕度前史曲線數據;(可設定坐標系內需求顯現點的溫度或濕度的曲線，可設定每條曲線的色彩、粗細、時刻軸長短、起始時刻等);

　　*可生成每點溫濕度數據組態報表，亦可自動轉存成*.TXT文件包，放到指定同享文件夾中供局域網中其它計算機調用。

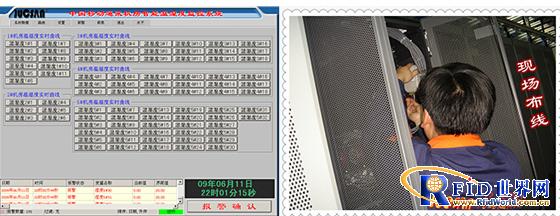

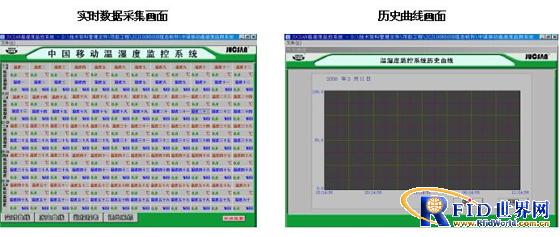

　　軟件界面

　　3.2.2.5體系功用

　　經過計算機對各個機房進行視頻信號收集、顯現、存儲;

　　*實時進行監測，但假如選用混合碼情況下，在無人進入靜態情況下削減數據存儲量，從而減小盤存儲空間;

　　*可一起顯現每監控點畫面;

　　*可放大顯現每一個監控點畫面。

　　總結：

　　中國移動通訊事務支持體系部數據中間機房內運轉著數百臺電腦，認為客戶和集團內部供給各類數據效勞。

　　機房內的溫濕度環境必須確保計算機體系可以正常運轉。一旦機房環境設備呈現毛病，就會影響到計算機體系的運轉，對數據傳輸、存儲及體系運轉的可靠性構成威脅。

　　對于中國移動機房的現場條件，北京九純健科技開展有限公司為中國移動機房供給以上溫濕度環境監控解決計劃，對中國移動機房進行一系列監控。

　　監控目標及內容

　　數據中間各層機房的溫濕度

　　確保溫濕度數據在操控的范圍內

　　超限報警，并采納相應措施進行調控

　　進程圖像：
